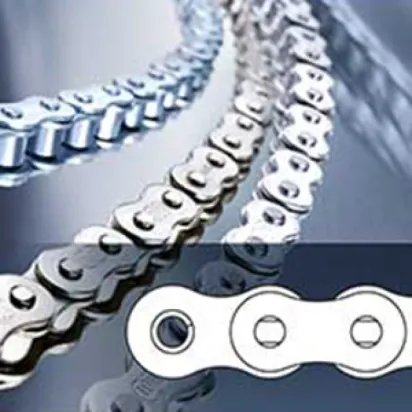

IWIS EUROCHAIN® Rollenkette, ANSI

IWIS EUROCHAIN® Rollenkette, ANSI
Rollenkette Eurochain EC8M-A:
  • 10ft FEV lose
  • nach ISO 606 (DIN 8188)
  • Kettenkurzzeichen 1/2x5/16"
  • Simplex
  • entspricht ANSI 40-1

Highlights:
  • EC-Rollenketten haben eine deutlich verbesserte Dauerfestigkeit und Bruchkraft, die über den Mindest-DIN-Werten der ISO 606 liegen
  • ALLE Ketten werden entsprechend den hohen Anforderungen der ISO-9001-Vorgaben qualitätsüberwacht, kontinuierlich geprüft und verbessert
  • Hohe Flexibilität
  • EC-Hülsen haben eine absolut zylindrische Form, je nach Ausführung zumeist nahtlos, im Sonderfall gewickelt
  • EC-Laschen sind optimal dimensioniert, präzise geformt und auf Zähigkeit und Härte vergütet und zusätzlich gebläut
  • EC-Bolzen haben eine glatte und hochfeste, verschleissoptimierte Oberfläche
  • EC-Rollen sind nahtlos als geschlossener Zylinder gefertigt und speziell oberflächenbehandelt um eine hohe Verschleissbeständigkeit zu erreichen
  • Für alle Kettenbauteile werden spezifizierte legierte Vergütungs- und Einsatzstähle verwendet
Mehr lesen
Art.Nr. Artikelbild Variante Ausführung Gewicht Material ANSI-Bezeichnung Anzahl Reihen Außenglied Nut a max. Bestellnummer Bolzendurchmesser Bolzenlänge Bolzenlänge max. Bruchkraft Bruchkraft (IWIS mittel) Fertigung nach DIN/ISO ISO-Nummer IWIS-Bezeichnung Kettengeschwindigkeit Kettentyp Laschenhöhe Lichteweite Rollendurchmesser Teilung (mm) Teilung (Zoll) Querteilung Länge Verfügbarkeit
Herst.-Nr. 40005625
1494_40005625
1+
08A-1 ANSI 40-1 (EC-8-M-A) IWIS Simplex 0,6 kg/m Stahl (spezieller Ketten-Stahl) 40-1 1 21 mm 40005625 3,98 mm 17,8 mm 17,8 mm 17600 N 17600 N DIN8188 / ISO606 08A-1 EC-8-M-A 0,15-6,35 m/s 08A 12,07 mm 7,85 mm 7,92 mm 12,7 mm 1/2 Zoll
Herst.-Nr. 40005646
1494_40005646
1+
08A-2 ANSI 40-2 (EC-8-D-A) IWIS Duplex 1,18 kg/m Stahl (spezieller Ketten-Stahl) 40-2 2 36,2 mm 40005646 3,98 mm 32,3 mm 32,3 mm 27800 N 35000 N DIN8188 / ISO606 08A-2 EC-8-D-A 0,15-6,35 m/s 08A 12,07 mm 7,85 mm 7,92 mm 12,7 mm 1/2 Zoll 14,38 mm
FAB_SAP-Nr. 1250173
1+
10A-1 ANSI 50-1 (EC-8-M-A) IWIS Simplex 1,01 kg/m Stahl (spezieller Ketten-Stahl) 50-1 1 25 mm 40006189 5,09 mm 21,8 mm 21,8 mm 28000 N 28000 N DIN8188 / ISO606 10A-1 EC-8-M-A 0,15-7,90 m/s 10A 15,09 mm 9,4 mm 10,16 mm 15,875 mm 5/8 Zoll
Herst.-Nr. 40005651
1494_40005651
1+
10A-2 ANSI 50-2 (EC-10-D-A) IWIS Duplex 1,99 kg/m Stahl (spezieller Ketten-Stahl) 50-2 2 44 mm 40005651 5,09 mm 39,9 mm 39,9 mm 43600 N 54000 N DIN8188 / ISO606 10A-2 EC-10-D-A 0,15-7,90 m/s 10A 15,09 mm 9,4 mm 10,16 mm 15,875 mm 5/8 Zoll 18,11 mm
FAB_SAP-Nr. 1251219
12A-1 ANSI 60-1 (EC-12-M-A) IWIS Simplex 1,42 kg/m Stahl (spezieller Ketten-Stahl) 60-1 1 40005635 5,96 mm 31300 N 39000 N DIN8188 / ISO606 12A-1 EC-12-M-A 0,20-9,50 m/s 12A 18,1 mm 11,91 mm 19,05 mm 3/4 Zoll 5 m
Herst.-Nr. 40005656
1494_40005656
1+
12A-2 ANSI 60-2 (EC-12-D-A) IWIS Duplex 2,9 kg/m Stahl (spezieller Ketten-Stahl) 60-2 2 54,4 mm 40005656 5,96 mm 49,8 mm 49,8 mm 62600 N 78000 N DIN8188 / ISO606 12A-2 EC-12-D-A 0,20-9,50 m/s 12A 18,1 mm 12,57 mm 11,91 mm 19,05 mm 3/4 Zoll 22,78 mm
Herst.-Nr. 40005641
1494_40005641
1+
16A-1 ANSI 80-1 (EC-16-M-A) IWIS Simplex 2,63 kg/m Stahl (spezieller Ketten-Stahl) 80-1 1 38 mm 40005641 7,94 mm 33,5 mm 33,5 mm 64000 N 64000 N DIN8188 / ISO606 16A-1 EC-16-M-A 0,25-12,50 m/s 16A 24,13 mm 15,75 mm 15,88 mm 1 Zoll
Herst.-Nr. 40005661
1494_40005661
1+
16A-2 ANSI 80-2 (EC-16-D-A) IWIS Duplex 5,21 kg/m Stahl (spezieller Ketten-Stahl) 80-2 2 68,1 mm 40005661 7,94 mm 62,7 mm 62,7 mm 111200 N 136000 N DIN8188 / ISO606 16A-2 EC-16-D-A 0,25-12,50 m/s 16A 24,13 mm 15,75 mm 15,88 mm 1 Zoll 29,29 mm
Drucken
Rollenkette Eurochain EC8M-A:
  • 10ft FEV lose
  • nach ISO 606 (DIN 8188)
  • Kettenkurzzeichen 1/2x5/16"
  • Simplex
  • entspricht ANSI 40-1

Highlights:
  • EC-Rollenketten haben eine deutlich verbesserte Dauerfestigkeit und Bruchkraft, die über den Mindest-DIN-Werten der ISO 606 liegen
  • ALLE Ketten werden entsprechend den hohen Anforderungen der ISO-9001-Vorgaben qualitätsüberwacht, kontinuierlich geprüft und verbessert
  • Hohe Flexibilität
  • EC-Hülsen haben eine absolut zylindrische Form, je nach Ausführung zumeist nahtlos, im Sonderfall gewickelt
  • EC-Laschen sind optimal dimensioniert, präzise geformt und auf Zähigkeit und Härte vergütet und zusätzlich gebläut
  • EC-Bolzen haben eine glatte und hochfeste, verschleissoptimierte Oberfläche
  • EC-Rollen sind nahtlos als geschlossener Zylinder gefertigt und speziell oberflächenbehandelt um eine hohe Verschleissbeständigkeit zu erreichen
  • Für alle Kettenbauteile werden spezifizierte legierte Vergütungs- und Einsatzstähle verwendet
Hersteller IWIS
Kategorie Antriebstechnik Kettenantrieb Standardrollenkette
