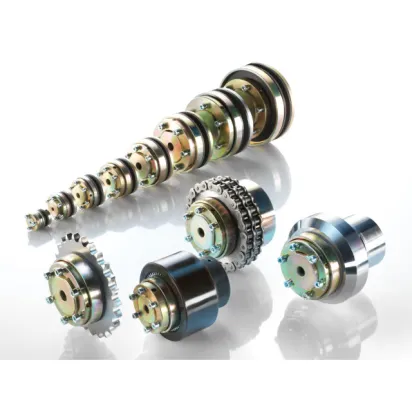

hatorq © Rutschnaben-Wellenkupplung

hatorq © Rutschnaben-Wellenkupplung
Hatorq © Rutschnaben-Wellenkupplung sind einfache und robuste Überlastsicherungen für die Verbindung zweier Wellen. Sie bestehen aus der Standard-Rutschnabe T mit einer Kettenradscheibe als Einbauteil, sowie einem Nabenkettenrad. Die An- und Abtriebsseite wird mit einer umgelegten Zweifach-Rollenkette nach DIN 8187 formschlüssig verbunden. Hatorq © Rutschkupplungen werden als Überlastsicherungen eingesetzt, wenn geringer Parallel- und Winkelversatz der beiden zu verbindenden Wellen nicht ausgeschlossen werden kann. Die Kupplungen können horizontal und vertikal eingebaut werden. Die Betriebstemperaturen reichen von -20°C bis +250°C.
Mehr lesen
Art.Nr. Artikelbild Variante Drehmoment max. Anzahl Zähne Kettenkurzzeichen Verfügbarkeit
Herst.-Nr. C0010030
5111_C0010030
1+
C10/30 hatorq 10 Nm
Herst.-Nr. C1000170
5111_C1000170
1+
C1000/170 hatorq 1000 Nm 26 1x17,02 Zoll/mm
Herst.-Nr. C0120065
5111_C0120065
1+
C120/65 hatorq 120 Nm 18 5/8x3/8 Zoll
Herst.-Nr. C1200140
5111_C1200140
1+
C1200/140 hatorq 1200 Nm 22 1x17,02 Zoll/mm
Herst.-Nr. C0130085
5111_C0130085
1+
C130/85 hatorq 130 Nm 20 3/4x7/16 Zoll
Herst.-Nr. C0015040
5111_C0015040
1+
C15/40 hatorq 15 Nm 20 3/8x7/32 Zoll
Herst.-Nr. C1800170
5111_C1800170
1+
C1800/170 hatorq 1800 Nm 26 1x17,02 Zoll/mm
Herst.-Nr. C0190095
5111_C0190095
1+
C190/95 hatorq 190 Nm 20 3/4x7/16 Zoll
Herst.-Nr. C2200200
5111_C2200200
1+
C2200/200 hatorq 2200 Nm 30 1x17,02 Zoll/mm
Herst.-Nr. C0240085
5111_C0240085
1+
C240/85 hatorq 240 Nm 20 3/4x7/16 Zoll
Herst.-Nr. C0028040
5111_C0028040
1+
C28/40 hatorq 28 Nm 20 3/8x7/32 Zoll
Herst.-Nr. C0030045
5111_C0030045
1+
C30/45 hatorq 30 Nm 22 3/8x7/32 Zoll
Herst.-Nr. C0340095
5111_C0340095
1+
C340/95 hatorq 340 Nm 20 3/4x7/16 Zoll
Herst.-Nr. C0350120
5111_C0350120
1+
C350/120 hatorq 350 Nm 20 1x17,02 Zoll/mm
Herst.-Nr. C0040040
5111_C0040040
1+
C40/40 hatorq 40 Nm 20 3/8x7/32 Zoll
Herst.-Nr. C4000200
5111_C4000200
1+
C4000/200 hatorq 4000 Nm 30 1x17,02 Zoll/mm
Herst.-Nr. C0005030
5111_C0005030
1+
C5/30 hatorq 5 Nm
Herst.-Nr. C0055045
5111_C0055045
1+
C55/45 hatorq 55 Nm 22 3/8x7/32 Zoll
Herst.-Nr. C0650120
5111_C0650120
1+
C650/120 hatorq 650 Nm 20 1x17,02 Zoll/mm
Herst.-Nr. C0650140
5111_C0650140
1+
C650/140 hatorq 650 Nm 22 1x17,02 Zoll/mm
Herst.-Nr. C0070045
5111_C0070045
1+
C70/45 hatorq 70 Nm 22 3/8x7/32 Zoll
Herst.-Nr. C0070065
5111_C0070065
1+
C70/65 hatorq 70 Nm 18 5/8x3/8 Zoll
Drucken
Hatorq © Rutschnaben-Wellenkupplung sind einfache und robuste Überlastsicherungen für die Verbindung zweier Wellen. Sie bestehen aus der Standard-Rutschnabe T mit einer Kettenradscheibe als Einbauteil, sowie einem Nabenkettenrad. Die An- und Abtriebsseite wird mit einer umgelegten Zweifach-Rollenkette nach DIN 8187 formschlüssig verbunden. Hatorq © Rutschkupplungen werden als Überlastsicherungen eingesetzt, wenn geringer Parallel- und Winkelversatz der beiden zu verbindenden Wellen nicht ausgeschlossen werden kann. Die Kupplungen können horizontal und vertikal eingebaut werden. Die Betriebstemperaturen reichen von -20°C bis +250°C.
Hersteller Hatorq
Kategorie Antriebstechnik Drehstarre Kupplung Kupplung drehstarr
